Характеристика

* Беззазорное соединение валов с предварительным натягом
* Для приводов шпинделя и координатных столов обрабатывающих станков
* Безвибрационная передача крутящего момента для применения в печатных машинах, приводах лифтов и т. д.
* Передача больших моментов при компактной конструкции
* Осевое штепсельное соединение — простой монтаж
* Различные твердости зубчатого венца
* Не требует обслуживания, простая визуальная проверка

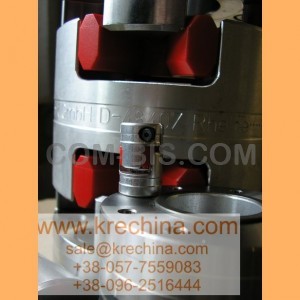

Описание муфты

ROTEX® GS — муфта, состоящая из трех частей, беззазорная, благодаря осевому штепсельному соединению с предварительным натягом. Даже в критических областях применения муфта отличается беззазорной передачей крутящего момента, идеально подобранной для каждого конкретного случая применения жесткостью и характеристиками демпфирования. Принцип установки муфты позволяет оптимизировать сборку оборудования и сократить общее время монтажа.
Общее описание


Благодаря прямому зубу зубчатого венца и установке с предварительным натягом, возникает небольшое контактное напряжение и таким образом, повышенная жесткость муфты. Упругие зубья зубчатого венца, компенсирующие смещения, поддерживаются в радиальном направлении перемычкой во внутреннем диаметре. Это препятствует большой деформации зубчатого венца во внутреннюю или наружную сторону при высоком ускорении или большой частоте вращения. Это имеет большое значение для безупречной работы и стойкости муфты.
Функция


Для облегчения монтажа на кулачках ступицы и на зубьях зубчатого венца предусмотрены фаски. На торцевых поверхностях убьев зубчатого венца предусмотрены попеременно расположенные выступы, которые предохраняют зубчатый венец от полного поверхностного контакта со ступицей. Таким образом, при соблюдении размера «Е» обеспечивается способность муфты компенсировать смещения. Усилие при установке зубчатого венца в ступицу зависит от твердости зубчатого венца и величины предварительного натяга (см. указания в инструкции по монтажу KTR-N 45510).

Соблюдая размер «s» достигается как более долгий срок службы муфты, так и электрическая изоляция. Это играет важную роль при возрастающей точности энкодеров и требованиях по электромагнитной совместимости.
Взрывобезопасность


Муфты ROTEX® GS пригодны для передачи крутящего момента в приводах, предусмотренных для применения во взрывоопасных
зонах. Они соответствуют европейским нормам 94/9/ЕС
(ATEX 95) по взрывобезопасности как механизмы категории 2G/2D и допущены для эксплуатации во взрывоопасных зонах G1, G2, D21 и D22.

Ознакомьтесь со свидетельством о взрывобезопасности и инструкциями по монтажу.
Зубчатые венцы

Упругие зубчатые венцы для конструктивной серии ROTEX® GS могут поставлятся в четырех различных твердостях по Шору, отличающихся и по цвету, из материалов от мягкого при кручении до твердого.
Благодаря различной твердости зубчатых венцов можно подобрать ROTEX® GS с соответствующей жесткостью при кручении и характеристикой демпфирования колебаний для каждого индивидуального случая применения.
