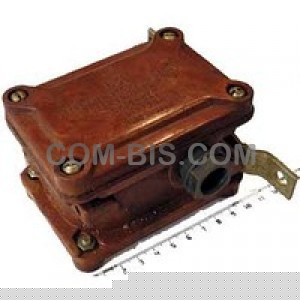

Компания «ЭЛЕКТРО-ЛИК» предлагает Вашему вниманию выключатель концевой серии ВКМ 1;2 ~660V 2.5A -400V2.5A 1У ExdIIBT6.
Путевые (ВП) и конечные (ВК) выключатели для цепей управления и сигнализации изготовляются: во взрывонепроницаемой оболочке (ВП2 — путевые, ВК — концевые) и маслонаполненные (ВК-700 — конечные). Путевые и конечные выключатели маслонаполненные предназначены для стационарных установок; во взрывонепроницаемой оболочке — для стационарных и передвижны установок.
Малогабаритные конечные выключатели ВКМ предназначены для коммутации цепей управления и сигнализации электроприводов.
Выключатели применяются для работы во взрывоопасных помещениях всех классов, в которых возможно образование взрывоопасных смесей 1, 2, 3 категорий групп А, Б, Г.
Малогабаритные конечные выключатели имеют два исполнения по роду привода:
с приводом, имеющим нажимной рычаг с роликом — ВКМ-1;
с приводом, имеющим толкатель с полукруглой головкой — ВКМ-2.
Основные технические данные выключателя ВКМ
|
Номинальное напряжение, В
|
380
|
|
Номинальный ток, А
|
2,5
|
|
Механическая износостойкость, цикл Вкл. - Откл.
|
1000000
|
|
Усилие нажатия на приводной элемент (в кгс), не более
|
2
|
|
Ход штока приводного элемента для срабатывания микропереключателя, мм
|
1
|
|
Ход штока после срабатывания, мм
|
4
|
Конструктивно малогабаритный конечный выключатель состоит из следующих основных узлов: корпуса выключателя; приводного механизма, микропереключателя типа МП-2101, встроенного в корпус.
Корпус выключателя выполнен из высокопрочной пластмассы и состоит из двух смежных независимых взрывонепроницаемых камер, которые закрыты крышками.
На корпусе конечного выключателя типа ВКМ-2 крепится рычаг с роликом, передающим движение на толкатель, входящий в камеру микропереключателя и воздействующий на микропереключатель рычагом. Микропереключатель заключен во взрывонепроницаемую оболочку.
Все разъемные соединения выполнены так, что исключена возможность передачи взрыва из внутренних полостей в окружающую среду.
