TOOLFLEX® исполнение M

Xарактеристика
6 гофров в сильфоне
Крутящие моменты от 5 до 340 Нм
Диаметр отверстий от 3 до 55 мм
Tмакс. = 200 °C
Соединение сильфон — ступица с силовым замыканием
Зажимные ступицы с двойным шлицем со шпоночным пазом или без шпоночного паза
Соединение завальцовкой до типоразмера 45
Ступицы типоразмера 55 соединены с сильфоном сваркой
До  типоразмера 45 ступицы из алюминия, ступицы типоразмера 55 из стали
Опциональновозможна поставка ступиц из нержавеющей легированной стали

Описание муфты

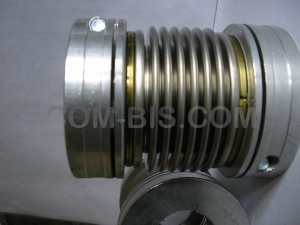

ТOOLFLEX® — металлическая сильфонная муфта — испытанная на практике система соединения. Металлический сильфон оптимально компенсирует осевое, радиальное и угловое смещение.
Благодаря геометрической форме, муфта имеет высокую жесткость при кручении и низкий момент инерции масс. TOOLFLEX®  изготавливается в 11 типоразмерах для передачи крутящих моментов максимально до 340 Нм.

Испытанный метод соединения - беззазорное соединение с силовым замыканием алюминиевых ступиц с многослойным сильфоном из нержавеющей стали.
Соединение завальцовкой у типоразмеров от 20 до 45 гарантирует передачу крутящего момента «каждым» слоем сильфона. Так как TOOLFLEX® полностью металлическая муфта, она отличается длительной прочностью при высоких температурах до макс. 200 °C.
Кроме того, она устойчива против влияний агрессивных сред и при критических условиях эксплуатации.

Характеристика
Крайне короткая конструкция
Возможны крутящие моменты на 25% выше исполнения М или S
Более высокая прочность при кручении
Беззазорная, жесткая на кручение
Не требующая обслуживания
Сварное соединение допускает применение при высоких температурах (макс. 280 °C)
Специально для применения в приводах
