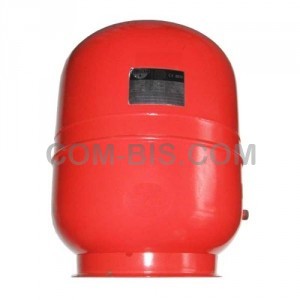

Расширительный бак - элемент системы отопления, предназначенный для приема избытка воды, возникающего при её тепловом расширении в результате нагревания.

Назначение:

Внутреннее пространство всех элементов системы отопления (трубопроводов, отопительных приборов, арматуры, оборудования и т.д.) заполнено водой. Получающийся при заполнении объем воды в процессе эксплуатации системы подвергается изменениям: при повышении температуры воды он увеличивается, при понижении — уменьшается. Соответственно изменяется внутреннее давление. Однако эти изменения не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых ее элементов. Поэтому в систему водяного отопления вводится дополнительный элемент — расширительный бак.

Расчет расширительного бака:

Полезный объем расширительного бака должен соответствовать увеличению объема воды, заполняющей систему отопления, при ее нагревании до средней расчетной (предельной) температуры. Увеличение объема воды в системе отопления ΔV0 составит:

где V0 общий внутренний объём арматуры, труб, отопительных приборов и теплообменника системы отопления или, что то же, объем воды в системе при начальной температуре;

β — среднее значение коэффициента объёмного расширения воды, возрастающее с увеличением температуры;

Δt — изменение температуры воды от начальной до средней расчетной.
