ПРИНТЕР С ДВУМЯ ТРАФАРЕТАМИ NPM

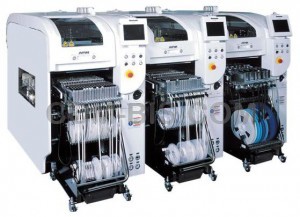

NPM Новый взгляд на производственный процесс! НОВАЯ КОНЦЕПЦИЯ!
Преимущества:
- Высокая производительность на единицу площади.
- Перестраиваемые производственные модули для гибкого конфигурирования линии.
- Комплексный контроль производства с помощью системного программного обеспечения.
- Полноценная сборочная линия.
- Сокращение занимаемой площади посредством установки инспекционных голов
- Линия для смешанного производства. Производство разных изделий на одной линии, благодаря использованию двойной трафаретной печати.
- Сменные установочные головы на 16, 12, 8 и 2 вакуумных захвата.
- Сменные головы для других процессов: для дозирования, 2D инспекции, 3D инспекции.
- Система контроля высоты установки компонентов.
- Навигационная система управления.
- Система APC.
- Опция проверки компонентов.
- Опция автоматической перенастройки.
- Опция связи с Host-компьютером.
- Перестройка без остановки производства.
- За счет наличия переднего и заднего независимых трафаретных столов возможна независимая перенастройка одного из столов во время работы.
|
Модель ID |
NPM |
|
Модель No |
NM-EJM9B |
|
Габариты платы |
Одиночный конвейер |
Д 50 мм х Ш 50 мм - Д 510 мм х Ш 480 мм |
|
Двойной конвейер |
Режим двойной конвейер |
Д 50 мм х Ш 50 мм - Д 510 мм х Ш 480 мм |
|
Режим одиночный конвейер |
Д 50 мм х Ш 50 мм - Д 510 мм х Ш 480 мм |
|
Установочная голова |
12 захватов |
8 захватов |
2 захвата |
|
Максимальная скорость |
57 000 чип в час (0,063 с/чип) |
34 000 чип в час (0,106 с/чип) |
8 500 чип в час (0,423 с/чип) |
|
Точность установки |
+/- 40 микрон/чип |
+/- 40 микрон/чип
+/- 30 микрон/QFP 12 - 32мм
+/- 50 микрон/QFP до 12мм |
+/- 30 микрон/ QFP |
|
Размеры компонентов |
0402 (01005') чип до Д 12 х Ш 12 мм х В 6,5 мм |
0402 (01005') чип до Д 32 х Ш 32 мм х В 12 мм |
0603 (0201') чип до Д 100 х Ш 90 мм х В 28 мм |
|
Упаковка компонентов
|
Лента |
8 / 12 / 16 / 24 / 32 / 44 / 56 мм |
8 до 56 / 72 / 88 / 104 |
|
|
8мм лента максимум 68 (двойные питатели, маленькие катушки) |
|
Пенал, лоток |
------------------------------------- |
Пенал 8, лоток максимум 20 (в каждый ) |
|
Инспекционная голова |
2D инспекция (А) |
2D инспекция (B) |
|
Разрешение |
18 микрон |
9 микрон |
|
Поле зрения (область просмотра камеры) |
44,4 мм х 37,2 мм |
21,1 мм х 17,6 мм |
|
Время инспекции |
0,5 сек / на все поле |
0,5 сек / на все поле |
|
Совместимые компоненты |
Квадратные чипы 0603 / 0201' и больше, SOP, QFP с шагом 0,4мм и более, CSP, алюминиевые электролитические конденсаторы, регулятор громкости, подстроечная катушка индуктивности, катушка обмотка, разъемы, сетевые сопротивления, транзисторы, диоды, танталовые конденсаторы, MELF |
Квадратные чипы 0402 / 01005' и больше, SOP, QFP с шагом 0,3мм и более, CSP, алюминиевые электролитические конденсаторы, регулятор громкости, подстроечная катушка индуктивности, катушка обмотка, разъемы, сетевые сопротивления, транзисторы, диоды, танталовые конденсаторы, MELF |
|
Инспекция |
Потеренные компоненты, сдвиг компонента, ошибочный угол установки, ошибка в полярности, неправильный объект |
Потеренные компоненты, сдвиг компонента, ошибочный угол установки, ошибка в полярности, неправильный объект |
|
Скорость / количество инспекция |
максимум 10 000 |
максимум 10 000 |
|
Время смены платы |
Одиночный ковейер |
1,2 сек (Размер платы : до Д 160 мм х 320 мм), 2,4 мм |
|
Двойной конвейер |
Двойной
Двойной |
0сек, при цикле менее 4,5сек
4,5сек |
|
Электропитание |
3 фазы, 200, 220, 380, 400, 420, 480В 2,5кВА |
|
Потребление воздуха |
0,5 МПа, 100 л/мин |
|
Габариты |
Д 835 мм х Ш 2 448 мм х В 1 444 мм |
|
Масса |
1 450 кг только для базы установки |
