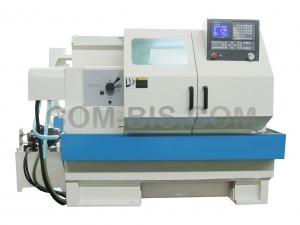

Горизонтальные токарные станки с ЧПУ CK1630, CK1640, CK1660 оснащены
системой ЧПУ FANUC 0i Mate, контролирующей 2 оси. Станок также может
быть оснащен ЧПУ SINUMERIK 802C. Токарный станок предназначен для
обработки внутренних и внешних цилиндров, конусов, дуг, неровных
поверхностей, а также дюймовой и метрической резьбы. У станка
4-хстанционная револьверная головка. Станок также оснащен специальной
защитой для безопасности оператора. Машина может быть использована в
среднем и небольшом серийном производстве различных видов.
Опции:
- Гидравлический патрон
- Двойной электронный маховик (только для SINUMERIK 802C)
- 4-хкулачковый зажимной патрон
- Ведущая планшайба
Технические характкристики горизонтальных токарных станков:
|
Параметры
|
Ед. измер.
|
Модель
|
|
CK1630
|
CK1640
|
CK1660
|
|
Мощность обработки
|
Максимальный Ø над станиной
|
мм
|
Ф410
|
|
Максимальный Ø над суппортом
|
мм
|
Ф180
|
|
Максимальный Ø обработки над станиной
|
мм
|
Ф300
|
|
Расстояние между центрами
|
мм
|
750
|
1000
|
1500
|
|
Максимальная длина обработки
|
мм
|
550
|
800
|
1300
|
|
Шпиндель
|
Диаметр
|
мм
|
Ф52
|
|
Тип торца шпинделя
|
|
ISO702/ || №6 (эксцентриковый затвор)
|
|
Скорость вращения шпинделя
|
Об/мин
|
8 скоростей, 80-2000
|
|
Диаметр отверстия шпинделя
|
|
Морзе№4
|
|
Мощность двигателя
|
кВт
|
CJK16: 4
TK40A: 5.5 (преобразователь)
|
|
Задняя бабка
|
Диаметр пиноли
|
мм
|
Ф55
|
|
Ход пиноли
|
мм
|
120
|
|
Конус пиноли
|
|
Морзе№4
|
|
Резцедер-жатель
|
Ускоренное перемещение по X/Z
|
м/мин
|
6/12 (исключая 802S)
|
|
Количество станций
|
|
4
|
|
Размер инструмента
|
мм
|
20х20
|
|
Ход по оси X
|
мм
|
200(4 станции)/
350 (наборный инструмент)
|
|
Ход по оси Z
|
мм
|
550
|
800
|
1300
|
|
Другое
|
Мощность двигателя подачи СОЖ
|
кВт
|
0.09
|
|
Размеры станка (ДхШхВ)
|
мм
|
1890х1260х1650
|
2140х1260х1650
|
2640х1260х1650
|
|
Вес брутто/вес нетто
|
кг
|
1700/1500
|
2000/1800
|
2500/2300 |
