1. Описание установки.

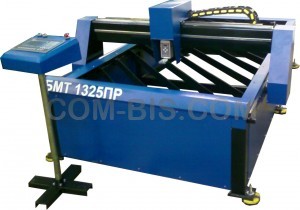

Установка плазменной резки БМТ1325ПР
разработана компанией БМТ (Минск) для автоматизированного раскроя
металлического (в том числе нержавеющей стали и цветных металлов) листа
толщиной до 30 миллиметров с помощью воздушно-плазменного или толщиной до 150
миллиметров с помощью газокислородного резака. Портальная конструкция станка
обеспечивает необходимую точность перемещения плазмотрона для обеспечения точности
и шероховатости поверхности реза по ГОСТ 14792-80. Цельная конструкция рабочего
стола и жёсткое крепление к нему продольных призматических направляющих
качения, производства компании «HIWIN»,
обеспечивают простоту настройки при работе с листами большой толщины.
Автономный контроллер высоты резака обеспечивает постоянный зазор между листом
и резаком не зависимо от кривизны листа. Система ЧПУ на базе программируемого
логического контроллера (PLC)
позволяет стабильную и высокоскоростную работу. Установка может быть
укомплектована автоматической встроенной сегментной системой фильтрации, устройством наклона и
поворота резака и серводвигателями. В
базовой комплектации установки оснащаются источниками Hypertherm, Inc. (США),
серии Powermax.
Установка
оснащена автоматическим контролем высоты
плазмотрона. Он необходим для точной установки высоты плазмотрона над металлом
во всех фазах реза. Эта величина является очень важным параметром, который
обеспечивает возникновение и поддержание дуги во время пробивки/реза, а также
оптимальное качество реза.
Устройство использует
микропроцессорную технологию для автоматического определения положения листа и
регулирования высоты плазмотрона в соответствии с установленным напряжением
дуги. Это упрощает работу оператора, увеличивает точность, качество реза и
производительность.
Система ЧПУ на базе программируемого
контроллера RichCNC,
установленная на станке, оснащена цветным дисплеем диагональю 7 дюймов.
Позволяет обрабатывать файлы в формате G-Код, Plt, NC, CNC, MMG и так далее. В
распоряжении оператора есть библиотека стандартных элементов, что упрощает
программирование в диалоговом режиме.
2. Технические характеристики
Поскольку экономически целесообразно
применение воздушно-плазменной резки листовых заготовок толщиной до 20 мм. из
низкоуглеродистых сталей, в базовой комплектации установок плазменной резки
применяются источники Hyperterm серии PowerMax с силой тока до 100А, характеризующиеся не высокой стоимостью и
предусматривающие работу с постоянным воздушным охлаждением плазмотрона. Так
как большинство металлургических производств применяют размеры листового
металла 1250 мм. × 2500 мм., 1500 мм. ×
6000 мм., 2000 мм. × 6000 мм. и
2000 мм. × 8000 мм., реже для
тонколистового проката 1000 мм. × 2000
мм., предлагаются две стандартные модели: БМТ1325ПР и БМТ2060ПР с размерами рабочей зоны 1300 мм. × 2500 мм. и
2000 мм. × 6000 мм.
соответственно.
|
|
Модель
|
|
БМТ1325ПР
(45A Powermax45)
|
БМТ2060ПР
(100A Powermax1650)
|
|
Рабочая зона, мм
|
1300×2500
|
2000×6000
|
|
Расстояние между направляющими, мм
|
1635
|
2335
|
|
Тог дуги, А
|
20-45
|
30-100
|
|
Толщина металла при производительной резке с пробивкой
отверстия - мм
|
10
|
16
|
|
Максимальная толщина металла при резке с пробивкой
отверстия - мм
|
12
|
19
|
|
Максимальная толщина металла при резке с края
- мм
|
25
|
32
|
|
Скорость ускоренного перемещения мм/мин
|
20000--25000
|
20000--25000
|
|
Скорость рабочего перемещения
мм/мин
|
200-15000
|
200-15000
|
|
Источник газа
|
Чистый, сухой, обезжиренный воздух или
азот
|
Чистый, сухой, обезжиренный воздух или
азот
|
|
Рекомендуемая скорость потока воздуха*, л/мин
|
170
|
260
|
|
Давление воздуха на входе*, бар
|
5,5
|
5,1
|
|
Формат чтения управляющей программы
|
HPGL
G-CODE
|
HPGL
G-CODE
|
|
Энергоснабжение станка
|
380 В
|
380 В
|
|
Габаритные размеры
|
Длинна, мм
|
3200
|
6550
|
|
Ширина, мм
|
2000
|
2600
|
|
Высота, мм
|
1280
|
1280
|
|
Вес НЕТТО
|
900
|
2700
|
*- Компрессор не входит в стандартную комплектацию и может
быть поставлен дополнительно.
*- Устройство
дымоудаления не входит в стандартную комплектацию и может быть поставлен дополнительно.
